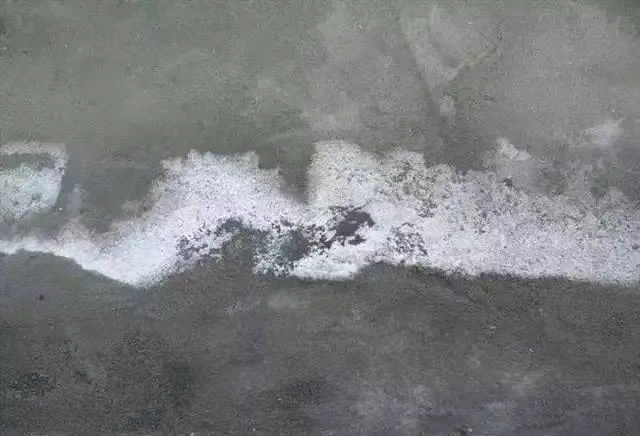

各位砼友，今天我們來(lái)聊聊混凝土施工中一個(gè)常見(jiàn)但又容易被忽視的問(wèn)題——泛堿?；炷恋耐庥^質(zhì)量直接影響其美觀和質(zhì)量等級(jí)的評(píng)定，而泛堿現(xiàn)象往往會(huì)讓混凝土表面出現(xiàn)白色松軟的物質(zhì)，嚴(yán)重影響其外觀。那么，混凝土泛堿究竟是怎么回事呢？讓我們一探究竟！

在混凝土凝結(jié)硬化進(jìn)程中，其內(nèi)部豐富的孔隙結(jié)構(gòu)構(gòu)成了水溶性組分遷移的“通道”?；炷林械臍溲趸}（Ca(OH)?）、鈉鹽（Na?SO?等）、鉀鹽（K?SO?等）等水溶性組分，會(huì)因濃度梯度與毛細(xì)管作用，隨孔隙水從內(nèi)部向表面遷移。隨著表面水分蒸發(fā)，組分達(dá)到過(guò)飽和狀態(tài)而沉淀，在建筑表面形成白色鹽類堆積物，即泛堿。

混凝土表面泛堿俗稱泛白或起霜。經(jīng)多次化學(xué)分析，大部分泛堿物質(zhì)為不溶于水的碳酸鈣（CaCO?），其形成源于氫氧化鈣與空氣中二氧化碳反應(yīng)：Ca(OH)? + CO? → CaCO?↓ + H?O，偶爾也會(huì)發(fā)現(xiàn)少量其他鹽類泛堿，如硫酸鈉（Na?SO?·10H?O）、硫酸鉀（K?SO?）等。

通常，這些鹽類會(huì)隨雨雪等外界水分作用順?biāo)?，但在建筑拐角、凹陷等部位，因水流沖刷弱、水分易積聚，鹽類不易去除，會(huì)逐漸積累，影響混凝土外觀，出現(xiàn)白色斑塊或條紋，破壞建筑美觀，影響質(zhì)量評(píng)定與驗(yàn)收。

影響混凝土泛堿及其嚴(yán)重性的因素主要有：

（1）水灰比因素：

水灰比過(guò)大時(shí)，拌合中多余水分以游離水形式存于混凝土內(nèi)。硬化時(shí)游離水?dāng)y帶水溶性組分向表面遷移，水灰比越大，游離水越多，組分遷移量越大，泛堿可能性越高。如水灰比控制不嚴(yán)的工程常出現(xiàn)嚴(yán)重泛堿，優(yōu)化水灰比可降低發(fā)生概率。

（2）水泥特性因素：

水泥中C?A（鋁酸三鈣）含量影響泛堿。部分C?A含量低的水泥水化速度慢，水化初期氫氧化鈣等水化產(chǎn)物分布不均，局部濃度高，易在表面析出泛堿。此外，水泥細(xì)度、礦物組成等也會(huì)影響水化過(guò)程與產(chǎn)物分布，進(jìn)而影響泛堿。

（3）外加劑因素：

外加劑雖能改善混凝土性能，但摻入過(guò)多可能改變孔隙結(jié)構(gòu)與離子遷移特性，引入額外離子，增加可溶性物質(zhì)含量，還可能影響水化進(jìn)程與產(chǎn)物性質(zhì)，提高泛堿概率。如某些減水劑過(guò)量使用，會(huì)使孔隙結(jié)構(gòu)復(fù)雜，增加組分遷移通道，促進(jìn)泛堿。

（4）配合比與集料配比因素：

砂率是混凝土配合比關(guān)鍵參數(shù)。砂率過(guò)低或級(jí)配不良的混凝土，內(nèi)部孔隙結(jié)構(gòu)不合理，粗集料間空隙不能被細(xì)集料充分填充，存在較多連通孔隙，為水溶性組分遷移提供便利，易出現(xiàn)泛堿。集料級(jí)配不良也會(huì)影響混凝土密實(shí)性與孔隙結(jié)構(gòu)，增加組分遷移不確定性，影響泛堿嚴(yán)重程度。

（5）原材料成分因素：

混凝土原材料中可溶性鹽和堿含量過(guò)高時(shí)，在一定條件下會(huì)隨水分遷移析出。如水泥、砂、石等含較多硫酸鹽、氯化物等可溶性鹽類，或水泥堿含量過(guò)高，會(huì)增加混凝土中可溶性物質(zhì)總量，析出堿量越多，泛堿可能性越大。因此，需嚴(yán)格控制原材料可溶性鹽和堿含量，降低泛堿風(fēng)險(xiǎn)。

鑒于泛堿對(duì)混凝土外觀質(zhì)量的影響，采取有效的預(yù)防措施十分必要。以下是一些專業(yè)的預(yù)防方法：

（1）合理調(diào)控水灰比：

混凝土初凝時(shí)，析出至表面的水分量與泛堿嚴(yán)重程度正相關(guān)。水灰比大的混凝土，游離水含量高，會(huì)攜帶氫氧化鈣等水溶性組分向表面遷移，水分蒸發(fā)后組分沉淀，泛堿幾率和程度隨之增加；而干硬性混凝土水灰比小，游離水少，泛堿現(xiàn)象較少。因此，在滿足混凝土施工性能（如流動(dòng)性、可塑性）要求的前提下，合理減少拌合用水量是降低泛堿風(fēng)險(xiǎn)的有效方法。可通過(guò)精確控制用水量、采用高效減水劑等措施，在保證工作性能的同時(shí)降低水灰比，減少游離水含量，抑制水溶性組分遷移，降低泛堿可能性。

（2）延長(zhǎng)養(yǎng)護(hù)與添加混合凝膠材料：

養(yǎng)護(hù)對(duì)混凝土性能發(fā)展和泛堿控制至關(guān)重要。延長(zhǎng)養(yǎng)護(hù)時(shí)間可使混凝土干燥過(guò)程更緩慢，為內(nèi)部水化反應(yīng)提供更充分條件?？諝庵械亩趸紩?huì)滲透進(jìn)混凝土與氫氧化鈣反應(yīng)生成碳酸鈣，延長(zhǎng)養(yǎng)護(hù)時(shí)間能增加該反應(yīng)幾率和時(shí)間，使更多氫氧化鈣在內(nèi)部轉(zhuǎn)化為碳酸鈣，減少向表面遷移析出，降低泛堿程度。

同時(shí)，在混凝土中添加粉煤灰、礦渣粉等具有火山灰活性的混合凝膠材料，可使其與氫氧化鈣發(fā)生二次水化反應(yīng)，在氫氧化鈣未析出前就生成膠凝性水化產(chǎn)物，減少游離氫氧化鈣含量。此外，混合凝膠材料還能改善混凝土孔隙結(jié)構(gòu)，使其更密實(shí)，降低水溶性組分遷移通道，提高抗泛堿能力。

（3）添加細(xì)集料堵塞孔隙：

混凝土孔隙結(jié)構(gòu)是水溶性組分遷移通道，孔隙特征影響泛堿程度。添加細(xì)集料可堵塞孔隙，減少遷移通道，降低泛堿風(fēng)險(xiǎn)。

氣相法二氧化硅比表面積大、填充性能優(yōu)異，能填充微小孔隙，使孔隙結(jié)構(gòu)更致密；偏高嶺土火山灰活性和填充性能高，可與氫氧化鈣反應(yīng)生成膠凝性產(chǎn)物并填充孔隙；石灰石粉也有一定填充作用，能改善孔隙結(jié)構(gòu)。添加這些細(xì)集料可有效堵塞孔隙，抑制水溶性組分遷移，降低泛堿發(fā)生概率。

（4）添加反應(yīng)性二氧化硅：

氫氧化鈣是導(dǎo)致泛堿的主要物質(zhì)，降低其析出量是預(yù)防泛堿關(guān)鍵。反應(yīng)性二氧化硅化學(xué)活性高，能與氫氧化鈣提前反應(yīng)。在混凝土攪拌時(shí)將其均勻分散，使其與氫氧化鈣充分接觸，隨水化反應(yīng)進(jìn)行生成水化硅酸鈣等膠凝性產(chǎn)物。這些產(chǎn)物可填充孔隙、改善微觀結(jié)構(gòu)，降低析出氫氧化鈣量，減少水溶性組分遷移，有效減少泛堿產(chǎn)生，同時(shí)還能提高混凝土耐久性和抗?jié)B性。

建筑工程中，混凝土泛堿產(chǎn)生的白色鹽類堆積物嚴(yán)重影響建筑物外觀，甚至可能威脅耐久性。故出現(xiàn)泛堿時(shí)，在條件允許下需及時(shí)治理。目前常見(jiàn)治理方法有三種：

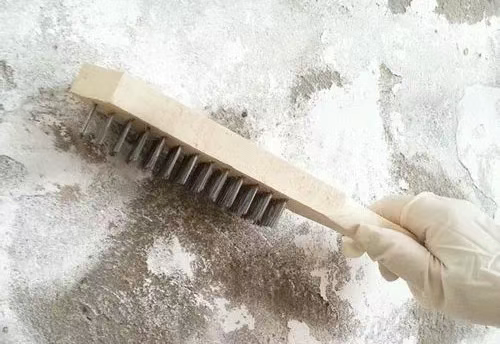

（1）人工刮除法：

當(dāng)混凝土表面泛堿面積小、程度輕時(shí)，人工刮除法簡(jiǎn)便有效。此法利用有一定厚度與剛度的鋼片，由施工人員手動(dòng)刮除表面泛堿物質(zhì)，露出內(nèi)部混凝土。操作時(shí)需把控力度與方向，防止損傷混凝土內(nèi)部結(jié)構(gòu)。

該方法優(yōu)點(diǎn)是操作簡(jiǎn)單、成本低、對(duì)環(huán)境影響小。但局限性明顯，對(duì)于大面積或嚴(yán)重泛堿情況，工作效率低，且難以保證刮除均勻徹底。所以，人工刮除法更適用于小面積、輕度泛堿的治理。

（2）噴砂法：

若混凝土泛堿量大、面積廣，噴砂法效率更高。該方法采用普通噴砂機(jī)，裝上細(xì)顆粒砂子作為磨料，對(duì)泛堿混凝土表面噴砂。高速噴射的砂子沖擊磨削泛堿物質(zhì)，直至露出新混凝土表面。

噴砂法處理效率高、效果顯著，能快速去除大面積泛堿物質(zhì)，處理后表面較平整。不過(guò)，也存在一些問(wèn)題。噴砂會(huì)產(chǎn)生大量粉塵，影響施工人員健康和環(huán)境，需做好防塵措施。噴砂可能使混凝土表面粗糙，影響美觀。且噴砂機(jī)操作需技能和經(jīng)驗(yàn)，否則易損傷混凝土結(jié)構(gòu)。因此，使用噴砂法要嚴(yán)格控制噴砂參數(shù)，確保效果與安全。

（3）酸洗法：

特殊情況下，如混凝土表面有特殊裝飾或噴砂法不可行，可選用酸洗法。該方法利用稀鹽酸與泛堿物質(zhì)反應(yīng)去除泛堿，常用 1:10（鹽酸：水）的稀鹽酸溶液清洗。

酸洗前需用水充分濕潤(rùn)泛堿部位表面，這既利于鹽酸與泛堿充分反應(yīng)，提高清洗效果，又能在反應(yīng)時(shí)形成水膜，防止鹽酸通過(guò)孔隙進(jìn)入內(nèi)部腐蝕鋼筋。酸洗時(shí)要嚴(yán)格控制鹽酸濃度和清洗時(shí)間，避免過(guò)度腐蝕混凝土表面。清洗后及時(shí)用清水沖洗，去除殘留鹽酸和反應(yīng)產(chǎn)物，并對(duì)表面適當(dāng)養(yǎng)護(hù)。

酸洗法能處理難以通過(guò)物理方法去除的泛堿物質(zhì)，處理后表面較潔凈。但也有風(fēng)險(xiǎn)和局限，鹽酸有腐蝕性，威脅施工人員安全，可能污染環(huán)境。且酸洗可能改變混凝土表面化學(xué)性質(zhì)，影響與后續(xù)涂層或裝飾材料的粘結(jié)性能。所以，使用酸洗法要嚴(yán)格遵守規(guī)程，做好安全防護(hù)，并對(duì)處理后表面全面檢測(cè)評(píng)估。

本文資源來(lái)自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
