回彈法的核心原理并不復(fù)雜，它是利用回彈儀中的彈擊拉簧驅(qū)動(dòng)彈擊錘，通過彈擊桿彈擊混凝土表面，測(cè)量回彈值來推算混凝土的抗壓強(qiáng)度。其基本假設(shè)是混凝土表面硬度與抗壓強(qiáng)度之間存在一定的相關(guān)性。
簡(jiǎn)單來說，混凝土表面越硬，回彈值越高，相應(yīng)的抗壓強(qiáng)度也就越高。例如，在正常施工且質(zhì)量良好的混凝土結(jié)構(gòu)中，表面致密堅(jiān)硬，回彈值往往較高，反映出其內(nèi)部強(qiáng)度也較為可觀。
但要是混凝土存在缺陷，像內(nèi)部疏松、離析等情況，表面硬度就會(huì)受影響，回彈值也會(huì)隨之改變。不過，需要注意的是，這種相關(guān)性并非絕對(duì)精準(zhǔn)，受多種因素干擾，所以在實(shí)際應(yīng)用中要綜合考量。
（1）在建工程常規(guī)檢測(cè)：對(duì)于正在施工的建筑項(xiàng)目，在混凝土澆筑完成并達(dá)到一定齡期后，為確保結(jié)構(gòu)強(qiáng)度符合設(shè)計(jì)要求，常采用回彈法對(duì)梁、板、柱等主要構(gòu)件進(jìn)行強(qiáng)度抽檢。比如在一個(gè)高層住宅建設(shè)項(xiàng)目中，每層的梁、柱都會(huì)隨機(jī)選取若干部位進(jìn)行回彈檢測(cè)，以此監(jiān)控混凝土質(zhì)量。
（2）既有建筑結(jié)構(gòu)評(píng)估：當(dāng)涉及到老舊建筑的改造、加層，或者對(duì)既有建筑結(jié)構(gòu)安全性存疑時(shí)，回彈法能快速對(duì)混凝土強(qiáng)度進(jìn)行評(píng)估。像一些上世紀(jì)建造的工業(yè)廠房，在計(jì)劃進(jìn)行改造升級(jí)前，就會(huì)通過回彈法檢測(cè)混凝土強(qiáng)度，為后續(xù)改造方案的制定提供重要依據(jù)。
（3）事故調(diào)查與質(zhì)量糾紛處理：若混凝土結(jié)構(gòu)出現(xiàn)裂縫、變形等異常情況，或者對(duì)混凝土試塊強(qiáng)度結(jié)果存在爭(zhēng)議時(shí)，回彈法可作為一種有效的復(fù)核手段。比如在某橋梁工程中，部分混凝土試塊強(qiáng)度檢測(cè)結(jié)果離散性較大，通過回彈法對(duì)相應(yīng)部位結(jié)構(gòu)進(jìn)行檢測(cè)，幫助確定混凝土實(shí)際強(qiáng)度情況，解決質(zhì)量糾紛。（1）檢測(cè)前的準(zhǔn)備工作：
??儀器選擇與校準(zhǔn)：選用符合國(guó)家標(biāo)準(zhǔn)且經(jīng)過計(jì)量檢定合格的回彈儀。在使用前，要在鋼砧上進(jìn)行率定，率定值應(yīng)為 80±2。例如，若率定值不在此范圍內(nèi)，需對(duì)回彈儀進(jìn)行調(diào)試或維修，確保儀器準(zhǔn)確性。
??檢測(cè)面處理：將混凝土檢測(cè)表面的疏松層、浮漿、油污等清除干凈，必要時(shí)可用砂輪打磨，使表面平整且骨料外露。若檢測(cè)面不平整，回彈儀彈擊時(shí)受力不均勻，會(huì)導(dǎo)致回彈值不準(zhǔn)確。比如，當(dāng)檢測(cè)面有浮漿時(shí)，回彈儀彈擊上去，浮漿會(huì)緩沖彈擊力，使得回彈值偏低。

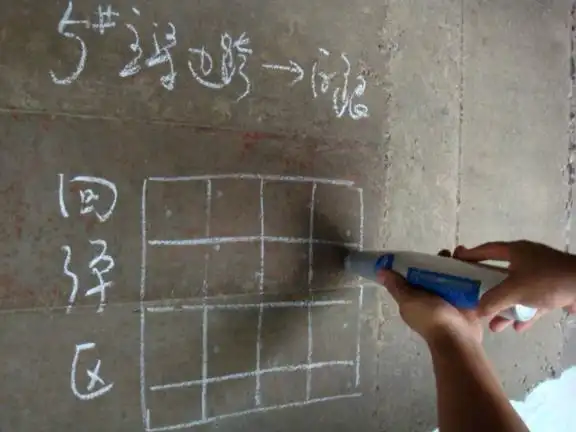

??測(cè)區(qū)布置：在構(gòu)件上均勻布置測(cè)區(qū)，一般每個(gè)構(gòu)件不少于 10 個(gè)測(cè)區(qū)，測(cè)區(qū)面積不宜大于 0.04㎡，相鄰兩測(cè)區(qū)的凈距不宜小于 20mm。測(cè)區(qū)應(yīng)避開鋼筋、預(yù)埋件等位置，以保證檢測(cè)結(jié)果能真實(shí)反映混凝土強(qiáng)度。
（2）現(xiàn)場(chǎng)檢測(cè)操作：

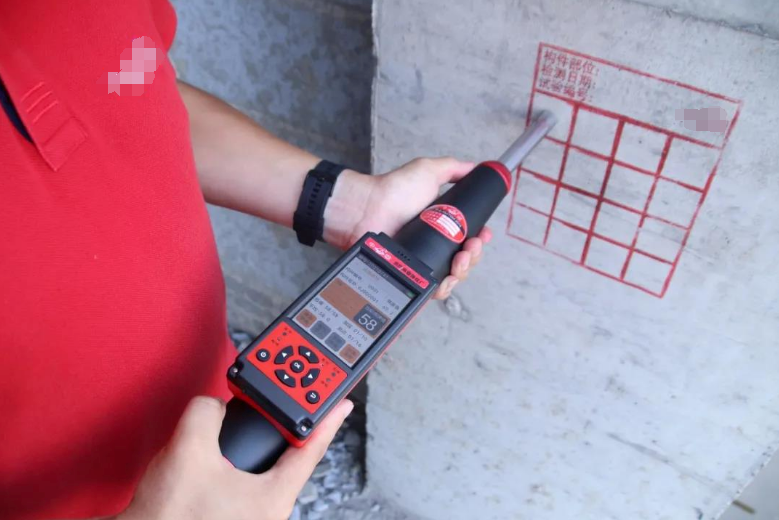

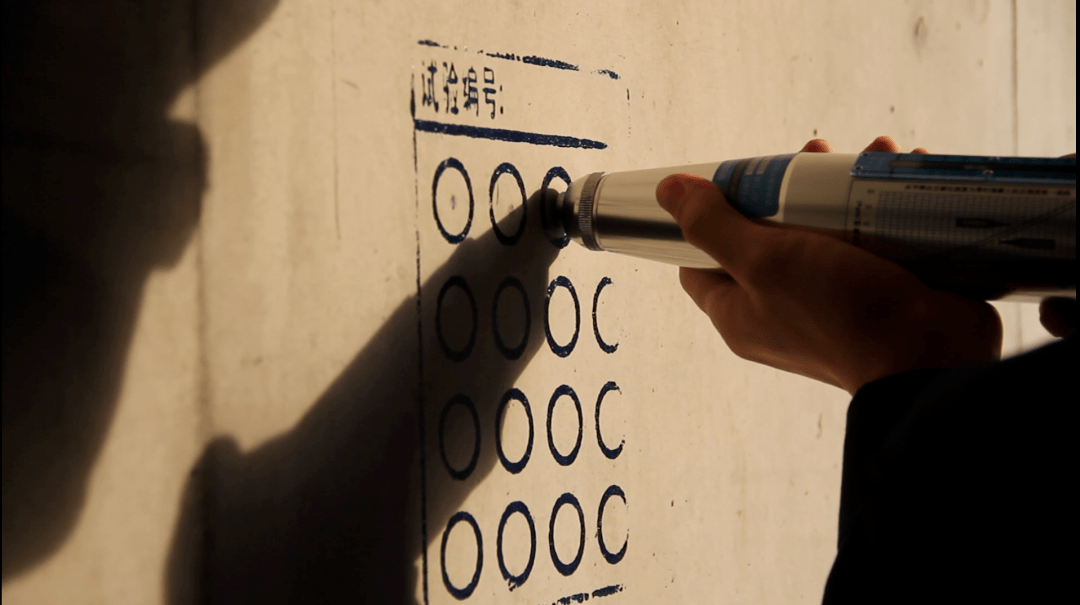

??回彈值測(cè)量：將回彈儀的軸線始終垂直于混凝土檢測(cè)面，緩慢施壓，準(zhǔn)確讀數(shù)并記錄回彈值。每個(gè)測(cè)區(qū)彈擊 16 個(gè)點(diǎn)，剔除 3 個(gè)最大值和 3 個(gè)最小值，取剩余 10 個(gè)回彈值的平均值作為該測(cè)區(qū)的回彈代表值。例如，在某根柱子的檢測(cè)中，按要求彈擊 16 個(gè)點(diǎn)后，對(duì)數(shù)據(jù)進(jìn)行篩選，計(jì)算出測(cè)區(qū)回彈代表值。
??碳化深度測(cè)量：在每個(gè)測(cè)區(qū)中選擇 1 - 2 個(gè)測(cè)點(diǎn)，用合適的工具（如電鉆）鉆出小孔，清除粉末后，滴入 1% 酚酞酒精溶液。當(dāng)混凝土未碳化部分會(huì)變成紫紅色，已碳化部分不變色，用碳化深度測(cè)量?jī)x測(cè)量變色與未變色交界面到混凝土表面的垂直距離，精確至 0.5mm。碳化深度對(duì)混凝土強(qiáng)度換算有較大影響，不容忽視。
（3）數(shù)據(jù)處理與強(qiáng)度計(jì)算：
??回彈值修正：根據(jù)回彈儀的角度、檢測(cè)面的澆筑方向（水平、垂直向上或向下等）以及碳化深度，按照相關(guān)標(biāo)準(zhǔn)（如《回彈法檢測(cè)混凝土抗壓強(qiáng)度技術(shù)規(guī)程》JGJ/T 23）進(jìn)行回彈值修正。不同的角度和澆筑方向會(huì)影響彈擊力的傳遞，從而影響回彈值，必須進(jìn)行修正。
??強(qiáng)度計(jì)算：利用修正后的回彈值和碳化深度值，通過專用的強(qiáng)度換算曲線或公式，計(jì)算出每個(gè)測(cè)區(qū)的混凝土強(qiáng)度換算值。然后，根據(jù)各測(cè)區(qū)強(qiáng)度換算值，計(jì)算出構(gòu)件的混凝土強(qiáng)度推定值。例如，通過當(dāng)?shù)氐膶Ｓ脧?qiáng)度換算曲線，結(jié)合測(cè)區(qū)數(shù)據(jù)，得出構(gòu)件的強(qiáng)度推定值，判斷是否滿足設(shè)計(jì)強(qiáng)度要求。四、回彈法檢測(cè)常見問題及應(yīng)對(duì)策略（1）回彈值異常波動(dòng)：
原因分析：可能是混凝土原材料質(zhì)量不穩(wěn)定、施工振搗不密實(shí)、存在分層離析現(xiàn)象，或者檢測(cè)面處理不當(dāng)。比如，水泥質(zhì)量波動(dòng)大，會(huì)導(dǎo)致混凝土強(qiáng)度不均勻，回彈值也就忽高忽低；施工振搗不足，混凝土內(nèi)部存在孔洞、疏松區(qū)域，回彈值就會(huì)偏低。
應(yīng)對(duì)措施：加強(qiáng)對(duì)混凝土原材料的質(zhì)量控制，嚴(yán)格按照配合比施工，確保振搗密實(shí)。在檢測(cè)前，仔細(xì)檢查檢測(cè)面處理情況，必要時(shí)重新處理。對(duì)于回彈值異常的測(cè)區(qū)，可擴(kuò)大檢測(cè)范圍，增加測(cè)區(qū)數(shù)量，綜合判斷混凝土強(qiáng)度情況。
（2）碳化深度對(duì)結(jié)果的影響：
原因分析：混凝土碳化是由于空氣中的二氧化碳與水泥石中的氫氧化鈣發(fā)生化學(xué)反應(yīng)，使混凝土堿性降低。碳化深度過大，會(huì)使混凝土表面硬度增加，回彈值偏高，導(dǎo)致強(qiáng)度換算值偏高，從而高估混凝土實(shí)際強(qiáng)度。例如，在環(huán)境惡劣、空氣中二氧化碳含量高的地區(qū)，混凝土碳化速度會(huì)加快。
應(yīng)對(duì)措施：準(zhǔn)確測(cè)量碳化深度，測(cè)量過程要規(guī)范，避免誤判。在數(shù)據(jù)處理時(shí)，嚴(yán)格按照標(biāo)準(zhǔn)進(jìn)行碳化深度修正。對(duì)于碳化深度異常的構(gòu)件，可結(jié)合其他檢測(cè)方法（如鉆芯法）進(jìn)行綜合評(píng)定。
（3）檢測(cè)人員操作誤差：
原因分析：檢測(cè)人員對(duì)回彈儀操作不熟練，如彈擊時(shí)角度不垂直、施壓不穩(wěn)定，或者讀數(shù)、記錄錯(cuò)誤等。比如，彈擊角度傾斜，會(huì)使回彈儀彈擊力分解，導(dǎo)致回彈值不準(zhǔn)確。
應(yīng)對(duì)措施：加強(qiáng)對(duì)檢測(cè)人員的培訓(xùn)，提高其操作技能和專業(yè)水平。在檢測(cè)過程中，安排專人進(jìn)行監(jiān)督，確保操作規(guī)范。檢測(cè)完成后，仔細(xì)核對(duì)數(shù)據(jù)，避免記錄錯(cuò)誤。
本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
