隨著商品混凝土行業(yè)的迅猛崛起與廣泛應(yīng)用，供需雙方在結(jié)構(gòu)混凝土強度方面的分歧與爭議也日益凸顯，這一現(xiàn)象變得愈發(fā)普遍。鑒于商品混凝土市場傾向于買方市場，供應(yīng)商為了維持良好的合作關(guān)系并確保貨款及時回籠，往往不得不采取妥協(xié)態(tài)度，被動地承擔(dān)起部分因強度不達標(biāo)而產(chǎn)生的經(jīng)濟責(zé)任。通過深入的結(jié)構(gòu)混凝土強度檢測與分析，我們發(fā)現(xiàn)導(dǎo)致這一問題的主要原因可歸結(jié)為以下三個方面，并在此基礎(chǔ)上提出針對性的解決策略與應(yīng)對措施。

結(jié)構(gòu)混凝土
養(yǎng)護狀況堪憂

1.1 當(dāng)前混凝土的養(yǎng)護現(xiàn)狀分析

當(dāng)前混凝土的養(yǎng)護現(xiàn)狀不容樂觀，存在諸多問題：

（1）現(xiàn)澆板在施工中為防止早期裂縫的產(chǎn)生，普遍采取了覆蓋塑料薄膜的措施。然而，遺憾的是，大多數(shù)工地在施工放線之前便急于揭去這層保護膜，轉(zhuǎn)而采用灑水的方式進行養(yǎng)護。更為嚴(yán)重的是，多數(shù)工地并未設(shè)立專門的養(yǎng)護崗位，只是隨意安排零工在有空閑時進行簡單的灑水養(yǎng)護，這種養(yǎng)護方式的頻率和效果都大打折扣。

（2）對于混凝土柱子，采用塑料薄膜纏裹的養(yǎng)護方法已被廣泛認可并應(yīng)用，其效果也相對較好。然而，令人遺憾的是，仍有少數(shù)工地未能采納這一有效的養(yǎng)護措施，使得混凝土柱子的養(yǎng)護狀況不盡如人意。

（3）在混凝土剪力墻的養(yǎng)護方面，拆模后普遍采用灑水的方式進行養(yǎng)護。然而，同樣存在的問題是，沒有專人負責(zé)養(yǎng)護工作，導(dǎo)致灑水次數(shù)過少，養(yǎng)護時間過短，遠遠達不到規(guī)范要求的標(biāo)準(zhǔn)。這種養(yǎng)護不足的情況無疑給混凝土剪力墻的質(zhì)量和安全帶來了隱患。

（4）近年來，隨著高層建筑如雨后春筍般涌現(xiàn)，混凝土養(yǎng)護的難度也逐漸加大。特別是當(dāng)建筑高度超過十層后，水壓不足的問題日益凸顯。為了解決這一問題，工地不得不安裝水泵進行二次抽水。然而，由于水管數(shù)量有限，水箱提升不及時等原因，導(dǎo)致高層混凝土的養(yǎng)護工作愈發(fā)困難。越往高處，養(yǎng)護的困難越多，混凝土的養(yǎng)護質(zhì)量也越來越差。這種情況無疑給高層建筑的結(jié)構(gòu)安全帶來了嚴(yán)峻的挑戰(zhàn)。

1.2 養(yǎng)護不足對混凝土的潛在影響

新澆筑的混凝土若未能得到充分的養(yǎng)護，其強度將會受到顯著影響，降低幅度可能高達25%至35%，這無疑給結(jié)構(gòu)的安全性埋下了重大隱患。更為嚴(yán)重的是，養(yǎng)護不足的混凝土表面往往顯得疏松不密實，導(dǎo)致其碳化速度加快，碳化深度增大。有些工程在進行結(jié)構(gòu)回彈檢測時，發(fā)現(xiàn)C30混凝土澆筑后不到半年，其碳化深度就已達到了6至10毫米，這一數(shù)據(jù)充分暴露了該部位幾乎未進行任何有效的養(yǎng)護措施。碳化深度的過大不僅削弱了混凝土對鋼筋的保護能力，還極大地縮短了混凝土結(jié)構(gòu)的預(yù)期耐久年限，給工程的長期穩(wěn)定性和安全性帶來了嚴(yán)峻挑戰(zhàn)。

 “回彈檢測混凝土
抗壓強度技術(shù)規(guī)程”
檢測準(zhǔn)確度不高

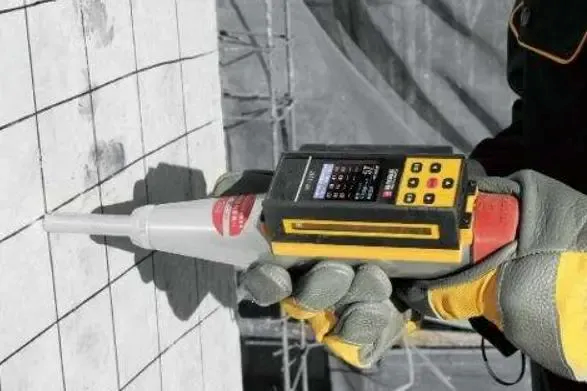

在應(yīng)用“回彈檢測混凝土抗壓強度技術(shù)規(guī)程”對結(jié)構(gòu)混凝土進行檢測時，我們發(fā)現(xiàn)了一個值得注意的問題：對于C20至C40范圍內(nèi)的混凝土，其強度推定值普遍偏低，大約在10%左右；而對于C50及以上等級的混凝土，其推定強度的偏低幅度更是達到了20%左右。這一現(xiàn)象無疑對檢測結(jié)果的準(zhǔn)確性構(gòu)成了挑戰(zhàn)。

進一步分析發(fā)現(xiàn)，回彈儀的率定合格范圍設(shè)定為80±2可能過于寬泛，這在一定程度上影響了檢測的精度。為了提升檢測的準(zhǔn)確性，我們建議將回彈儀的率定范圍控制在80至82之間，以縮小誤差范圍。

實踐表明，使用率定值較高的回彈儀進行結(jié)構(gòu)檢測時，所推定的結(jié)構(gòu)混凝土抗壓強度值要比率定值在78至80的回彈儀所檢測的強度推定值高出3MPa以上。這一差異表明，率定值較高的回彈儀在檢測過程中可能更能夠真實反映混凝土的實際抗壓強度，其檢測結(jié)果也更接近鉆芯檢測所得的結(jié)構(gòu)混凝土抗壓強度值。因此，在選擇回彈儀進行檢測時，我們應(yīng)充分考慮其率定值對檢測結(jié)果的影響，以確保檢測的準(zhǔn)確性和可靠性。

鉆芯檢測
操作規(guī)范性問題

在鉆芯檢測過程中，我們發(fā)現(xiàn)一些檢測單位在操作上存在明顯的不規(guī)范性。他們未能嚴(yán)格按照“鉆芯規(guī)程”的要求進行操作，特別是在芯樣切割后，直接進行試壓，而未經(jīng)過必要的加工處理。這種不規(guī)范的操作方式導(dǎo)致芯樣混凝土的抗壓強度比實際強度降低了20%至50%，嚴(yán)重影響了檢測結(jié)果的準(zhǔn)確性。

更為嚴(yán)重的是，有些檢測單位所使用的磨平機并不符合規(guī)程要求。這些磨平機缺乏夾緊芯樣的裝置，操作人員只能雙手抱著芯樣在砂輪上進行磨平。這種方式顯然無法保證芯樣受壓面的平整度和垂直度，進而對檢測結(jié)果產(chǎn)生不良影響。磨平機作為鉆芯檢測中的重要設(shè)備，其合規(guī)性和操作方式對于保證檢測結(jié)果的準(zhǔn)確性具有至關(guān)重要的作用。因此，檢測單位應(yīng)嚴(yán)格按照規(guī)程要求選擇和操作磨平機，以確保檢測結(jié)果的準(zhǔn)確性和可靠性。

確保結(jié)構(gòu)混凝土
強度合格全面策略

4.1 早期養(yǎng)護對現(xiàn)代混凝土的重要意義

一篇題為“早期養(yǎng)護對現(xiàn)代混凝土的重要意義”的論文，在混凝土研究領(lǐng)域引起了廣泛關(guān)注。該論文深入且全面地探討了早期養(yǎng)護對混凝土性能的顯著影響，為我們揭示了養(yǎng)護工作在現(xiàn)代混凝土施工中的核心地位。

論文詳細闡述了早期養(yǎng)護對混凝土抗壓強度的提升作用。研究指出，良好的養(yǎng)護實踐能夠使混凝土的抗壓強度更接近于標(biāo)準(zhǔn)養(yǎng)護條件下的強度水平，這無疑為混凝土結(jié)構(gòu)的穩(wěn)定性和耐久性提供了有力保障。

除了對抗壓強度的積極影響，早期養(yǎng)護還顯著增強了混凝土的抗裂性能。論文中提到，經(jīng)過妥善養(yǎng)護的混凝土結(jié)構(gòu)構(gòu)件，其抗裂性能得到顯著提升，裂縫的產(chǎn)生得到有效抑制。這對于延長混凝土結(jié)構(gòu)的使用壽命、減少維護成本具有重要意義。

此外，論文還深入探討了早期養(yǎng)護對混凝土碳化速度的影響。研究表明，良好的養(yǎng)護實踐能夠顯著減緩混凝土的碳化速度，降低碳化深度。這不僅有助于保持混凝土的外觀美觀，更對提升混凝土的整體性能和使用壽命具有深遠影響。

鑒于這篇論文所揭示的早期養(yǎng)護對現(xiàn)代混凝土的重要意義，我強烈推薦施工人員深入學(xué)習(xí)并領(lǐng)會其中的精髓。將論文中的理論和實踐指導(dǎo)應(yīng)用于實際工作中，不僅有助于提升混凝土工程的質(zhì)量水平，更能為整個建筑行業(yè)的可持續(xù)發(fā)展貢獻一份力量。讓我們共同努力，將早期養(yǎng)護這一關(guān)鍵環(huán)節(jié)納入混凝土施工的標(biāo)準(zhǔn)流程中，為打造更加優(yōu)質(zhì)、耐久的混凝土結(jié)構(gòu)奠定堅實基礎(chǔ)。

4.2 混凝土早期養(yǎng)護的創(chuàng)新工藝

在混凝土施工過程中，早期養(yǎng)護是確?；炷临|(zhì)量的關(guān)鍵環(huán)節(jié)。以下將詳細介紹幾種創(chuàng)新的混凝土早期養(yǎng)護工藝，以期為施工人員提供有益的參考。

（1）現(xiàn)澆板養(yǎng)護的新工藝：

針對混凝土現(xiàn)澆板的養(yǎng)護，我們推薦采用一種創(chuàng)新的隨搓平板面隨苫蓋塑料薄膜的新工藝。這一工藝的核心在于，當(dāng)混凝土澆筑完成一段后，首先使用振搗棒對混凝土進行充分振實，以確保其密實度和均勻性。隨后，利用木搓板對平板面進行找平，并在找平的過程中，隨搓一小段隨即用塑料薄膜自前向后滾動覆蓋。

為了確保塑料薄膜與混凝土緊密貼合，防止被大風(fēng)刮起，我們需要用木搓板對薄膜的開頭和結(jié)尾進行拍壓，使其與混凝土表面牢固粘合。這一步驟雖然看似簡單，但卻對后續(xù)的養(yǎng)護效果有著至關(guān)重要的影響。

在放線時，切忌將塑料薄膜全部揭起，以免破壞已經(jīng)形成的養(yǎng)護層。如果遇到放線礙事的部位，可以使用裁紙刀將其裁掉，這樣既能保證放線的順利進行，又能確保養(yǎng)護層的完整性。

雖然這種新工藝在操作時可能會稍顯繁瑣，但它卻能帶來顯著的效益。通過隨搓隨蓋的方式，我們可以有效減少日后大量的養(yǎng)護用水和工時，從而降低養(yǎng)護成本，提高施工效率。從長遠來看，這種新工藝無疑是一種高效節(jié)能的養(yǎng)護方式，值得在混凝土現(xiàn)澆板施工中廣泛推廣和應(yīng)用。

（2）混凝土柱子的養(yǎng)護工藝：

針對混凝土柱子的養(yǎng)護，我們提出了一種創(chuàng)新的策略，即在柱子拆模后，采用塑料薄膜進行纏裹養(yǎng)護。這種方法的關(guān)鍵在于，在纏裹之前先對柱面進行灑水，以確保其表面濕潤，然后迅速將塑料薄膜緊密地纏裹在柱面上。

通過這種方式，塑料薄膜能夠有效地阻止混凝土柱子內(nèi)部的水分蒸發(fā)，從而形成一個良好的自養(yǎng)護環(huán)境。這種自養(yǎng)護效果不僅有助于保持混凝土柱子的濕潤狀態(tài)，還能促進其內(nèi)部的水泥水化作用，進一步提高混凝土的強度和耐久性。

此外，采用塑料薄膜纏裹法還具有操作簡便、成本低廉等優(yōu)點。施工人員只需在柱子拆模后，按照上述步驟進行纏裹即可，無需額外的養(yǎng)護設(shè)備和材料。這不僅降低了養(yǎng)護成本，還提高了施工效率。

（3）剪力墻的專項養(yǎng)護措施：

針對混凝土剪力墻的養(yǎng)護，我們推薦在剪力墻拆模后立即涂刷合格的混凝土養(yǎng)護液，尤其在冬季施工時，這一方法尤為適宜。這是因為冬季氣溫低，混凝土易干裂，及時涂刷養(yǎng)護液可以有效鎖住水分，防止干裂現(xiàn)象的發(fā)生。

除了冬季施工外，我們還可以采用設(shè)專人灑水養(yǎng)護的方法。具體做法是，每小時灑水一次，并設(shè)兩人輪流值班，以確保養(yǎng)護的連續(xù)性。連續(xù)養(yǎng)護的時間應(yīng)不少于7天，若條件允許，養(yǎng)護至14天則效果更佳。這種方法雖然簡單，但卻能有效保持混凝土剪力墻的濕潤狀態(tài)，促進其內(nèi)部的水泥水化作用，進一步提高混凝土的強度和耐久性。

當(dāng)采用涂刷養(yǎng)護液的方法時，我們必須確保涂刷后的養(yǎng)護液能在混凝土構(gòu)件表面形成一層不透水的薄膜。如果一遍涂刷無法形成完整的薄膜，我們可以再刷一遍，以確保養(yǎng)護效果。若涂刷后無法形成防水膜，則說明該養(yǎng)護液的質(zhì)量不合格，不得使用，以免對混凝土剪力墻的養(yǎng)護效果造成不良影響。

（4）混凝土路面（地面）的養(yǎng)護策略：

對于混凝土路面（地面）的養(yǎng)護，我們推薦在路面壓痕完成后立即采取苫蓋塑料薄膜的措施。這一步驟至關(guān)重要，因為它能有效防止水分過快蒸發(fā)，從而確?；炷谅访娴馁|(zhì)量和耐久性。

在實施這一策略時，我們需要精細操作。首先，起頭部分要先用土或砂壓住，以確保薄膜不會隨風(fēng)飄動。接著，將薄膜苫好，并確保上風(fēng)向的側(cè)邊和尾頭也被牢牢壓住。如此依次進行，直到整個路面都被薄膜覆蓋完畢。

第二天，我們可以將塑料薄膜的一邊稍稍揭起，然后灌滿水，再把薄膜重新苫好。這一步驟的目的是為了進一步保持路面的濕潤狀態(tài)，促進其內(nèi)部的水泥水化作用。

在此后的養(yǎng)護過程中，我們只需確保薄膜不被大風(fēng)刮起即可。若發(fā)現(xiàn)有被大風(fēng)刮起的地方，應(yīng)立即灑水并重新苫蓋好，以防止路面干燥開裂。這種養(yǎng)護策略應(yīng)持續(xù)不少于14天，以確?；炷谅访妫ǖ孛妫┻_到最佳的養(yǎng)護效果。

通過這一精細的養(yǎng)護策略，我們可以有效延長混凝土路面（地面）的使用壽命，減少后期的維修和更換成本，為道路交通的安全和順暢提供有力保障。

4.3 混凝土養(yǎng)護的保障措施與實施建議

（1）強化監(jiān)理人員的養(yǎng)護意識，確保每位現(xiàn)場監(jiān)督員都將混凝土養(yǎng)護視為與鋼筋施工同等重要的監(jiān)督任務(wù)。我們要求監(jiān)理人員必須深刻認識到，混凝土養(yǎng)護的缺失將對工程質(zhì)量造成嚴(yán)重影響，因此，在任何情況下，若混凝土養(yǎng)護未達到標(biāo)準(zhǔn)，堅決不允許進行下一道工序的施工。此外，我們還明確規(guī)定，若在工程結(jié)構(gòu)回彈檢測時發(fā)現(xiàn)混凝土強度因碳化深度過大而受損，將嚴(yán)肅追究現(xiàn)場監(jiān)督員的責(zé)任，以此確保監(jiān)理人員能夠充分履行職責(zé)，對混凝土養(yǎng)護工作給予足夠的重視和關(guān)注。

（2）明確一年內(nèi)碳化深度的限制標(biāo)準(zhǔn)：對于新澆筑的混凝土，若其早期養(yǎng)護能夠滿足規(guī)范要求，那么在一年內(nèi)，其碳化深度應(yīng)受到嚴(yán)格限制。具體來說，C40及以上等級的混凝土，其碳化深度應(yīng)不大于1.5mm，在標(biāo)準(zhǔn)養(yǎng)護（即標(biāo)養(yǎng)28天后轉(zhuǎn)入室外自然養(yǎng)護）條件下，其碳化深度更應(yīng)控制在1mm以內(nèi)。對于C30及C35等級的混凝土，其碳化深度不得大于2.5mm，標(biāo)準(zhǔn)養(yǎng)護下則應(yīng)不大于1.5mm。而對于C20及C25等級的混凝土，其碳化深度應(yīng)控制在4mm以內(nèi)，標(biāo)準(zhǔn)養(yǎng)護下則應(yīng)不大于2.5mm。

鑒于碳化深度對混凝土性能的重要影響，建議國家在修訂混凝土相關(guān)規(guī)范或規(guī)程時，應(yīng)將一年內(nèi)的混凝土碳化深度限制標(biāo)準(zhǔn)納入其中，作為明確的工程質(zhì)量要求。這樣一來，在結(jié)構(gòu)回彈驗收時，若發(fā)現(xiàn)混凝土的碳化深度超出限制標(biāo)準(zhǔn)，即可直接證明其早期養(yǎng)護工作存在不足，從而必須追究施工和監(jiān)理人員的責(zé)任。這一措施的實施，將有助于減少因結(jié)構(gòu)強度不合格而引發(fā)的供需雙方之間的推諉和扯皮現(xiàn)象，進一步保障工程質(zhì)量的可靠性和責(zé)任的明確性。

4.4 確保結(jié)構(gòu)混凝土達到設(shè)計要求的措施

（1）鑒于施工現(xiàn)場存在的不合理人為因素，以及短期內(nèi)難以確保施工人員能有效進行混凝土養(yǎng)護的實際情況，我們必須采取更為嚴(yán)謹?shù)拇胧﹣泶_保混凝土的質(zhì)量。具體來說，應(yīng)適當(dāng)提高生產(chǎn)配合比的富余系數(shù)，以確保標(biāo)養(yǎng)28天后的生產(chǎn)混凝土抗壓強度能夠大于設(shè)計強度的1.2倍。這一措施的背后，有著充分的理論依據(jù)和實踐經(jīng)驗。實際上，預(yù)拌混凝土在標(biāo)養(yǎng)28天時的抗壓強度通常只占其最終強度的70%左右，這意味著在隨后的時間里，混凝土還有約30%的強度富余區(qū)間可以發(fā)展。然而，如果前期的養(yǎng)護工作不到位，這30%的強度富余就可能無法實現(xiàn)，從而導(dǎo)致混凝土的最終強度無法達到設(shè)計要求。

預(yù)拌混凝土在交付給需方時，實際上只是半成品。要使其成為合格的成品混凝土，還需要需方的積極配合和合理的振搗、養(yǎng)護等后續(xù)工序。這些環(huán)節(jié)對于制成合格混凝土至關(guān)重要，不可或缺。然而，由于供方無法完全控制需方的行為，這就需要建設(shè)行政主管部門和監(jiān)理公司發(fā)揮更大的作用，加大對施工單位的監(jiān)督力度，確保其按照規(guī)范進行施工。通過這樣的措施，我們可以推動預(yù)拌混凝土向耐久、環(huán)保、綠色的方向發(fā)展，為建筑工程的質(zhì)量和安全提供更有力的保障。

（2）堅決禁止施工人員擅自向混凝土拌合物中加水，這是確保混凝土質(zhì)量的重要一環(huán)。為了確保混凝土的澆筑順利進行，我們應(yīng)當(dāng)使用外加劑來精確調(diào)整拌合物的坍落度，以滿足施工需求。在實際施工中，由于混凝土從生產(chǎn)到運輸再到工地，這一過程中往往需要經(jīng)歷較長的時間，這就可能導(dǎo)致混凝土坍落度的損失，進而使得澆筑過程變得困難。更為嚴(yán)重的是，有些施工人員無視規(guī)范，無理要求加大坍落度，甚至在混凝土拌合物的交付坍落度已經(jīng)符合需方要求的情況下，泵工和澆搗人員仍然會擅自向泵斗內(nèi)加水。他們這樣做，只是為了追求泵送和操作的便利性，卻完全忽視了混凝土的未來強度和耐久性，這種行為對混凝土的質(zhì)量構(gòu)成了極大的威脅。

為了從根本上杜絕施工人員隨意向拌合物內(nèi)加水的行為，混凝土生產(chǎn)企業(yè)需要積極轉(zhuǎn)變觀念，從自身服務(wù)上尋找問題并制定解決方案。我們應(yīng)該致力于提供便于泵送和澆筑的混凝土，確保其在運輸?shù)焦さ睾蟛粫霈F(xiàn)坍損過快的現(xiàn)象。同時，如果運輸車遇到特殊情況在工地等待時間過長，導(dǎo)致拌合物的坍落度過小，我們的駕駛員應(yīng)該能夠主動向拌筒內(nèi)加入適量的外加劑，以調(diào)整并增大拌合物的坍落度。這樣，施工人員就沒有必要再向混凝土拌合物內(nèi)加水了。

因此，我們不應(yīng)該只是抱怨施工人員向拌合物內(nèi)加水，而應(yīng)該致力于改進混凝土生產(chǎn)企業(yè)的服務(wù)，使施工人員無需再向混凝土拌合物內(nèi)加水。為了實現(xiàn)這一目標(biāo)，我們需要加大對運輸車駕駛員的培訓(xùn)力度，確保他們都能夠?qū)W會如何合理適度地向混凝土拌合物內(nèi)加入外加劑，以調(diào)整拌合物的坍落度。通過這樣的措施，我們可以有效地提高混凝土的質(zhì)量和耐久性，為建筑工程的安全和長期使用提供有力的保障。

綜上所述，確保結(jié)構(gòu)混凝土的強度合格，需要從多個方面入手，包括提高早期養(yǎng)護的質(zhì)量、嚴(yán)格控制回彈檢測和鉆芯檢測的準(zhǔn)確度、提高監(jiān)理人員的養(yǎng)護意識、以及合理使用外加劑調(diào)整混凝土的拌合物性能。只有這樣，才能有效減少混凝土損失，提高混凝土的強度和耐久性，確保工程質(zhì)量。

本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請及時聯(lián)系，我們將在第一時間予以刪除處理。
